一、工作原理：

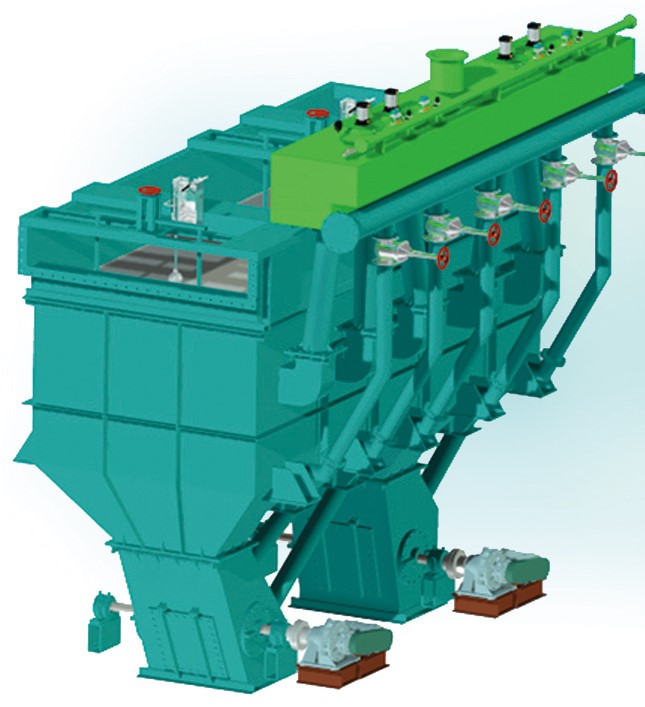

設備的工作原理：風閥按一定的頻率將壓縮空氣壓入并排出篩下空氣室，使機體內的介質（水）形成脈動運動，而原煤在介質（水）的脈動作用下按比重分層，比重大的矸石分布在底層，比重小的中煤分布在中間，而比重輕的精煤則分布在上層，從而完成原煤的分選工作。
其工作過程：原煤由入料端給入機體第一段，在脈動水流的作用下，矸石分布在底層經排矸裝置排出，而中煤、次精煤與精煤分布在上層，并隨脈動水流進入機體的第二段（中煤段）。在此段里，中煤分布在底層經排料裝置排出；次精煤分布在中層溢流到第三段并通過排料裝置排出；而精煤在上層至第三段末端通過溢流堰溢出跳汰機。從而原煤被分離成矸石、中煤、次精煤和精煤四種產品。
二、技術參數：
二、技術參數：
| 型 號 | SKT-4 | SKT-6 | SKT-8 | SKT-10 | SKT-12 | SKT-14 | SKT-16 | SKT-20 | SKT-24 | |
| 入料粒度 | ≤80 | |||||||||
| 處理能力（t/h） | 40-60 | 60-90 | 80-120 | 100-150 | 120-180 | 140-210 | 160-240 | 200-300 | 240-360 | |
|
跳汰面積 （m2） |
矸石段 | 1.4 | 2.4 | 3.3 | 4.0 | 4.8 | 5.6 | 6.4 | 8 | 8 |
| 中煤段 | 2.6 | 3.6 | 4.7 | 6.0 | 7.2 | 8.4 | 9.6 | 12 | 16 | |
| 合計 | 4.0 | 6.0 | 8.0 | 10.0 | 12.0 | 14.0 | 16.0 | 20 | 24 | |
|
篩孔尺寸 （mm） |
矸石段 | φ16/φ19(錐孔) | ||||||||
| 中煤段 | φ16/φ13(錐孔) | |||||||||
|
篩面傾角 (°) |
矸石段 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| 中煤段 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 頂水壓力(Mpa) | 0.01 | |||||||||
| 跳汰頻率(次/min) | 30-90 | |||||||||
| 配鼓風機 | 風量(m2/min) | ≥32 | ≥48 | ≥65 | ≥80 | ≥96 | ≥112 | ≥128 | ≥160 | ≥192 |
| 升壓(Mpa) | 0.03-0.05 | |||||||||
| 配壓風機 | 風量(m3/min) | 3 | 3 | 3 | 6 | 6 | 6 | 6 | 6 | 6 |
| 升壓(Mpa) | 0.8 | |||||||||
| 機器凈重 | 16 | 20 | 24 | 28 | 33 | 40 | 48 | 62 | 78 | |
