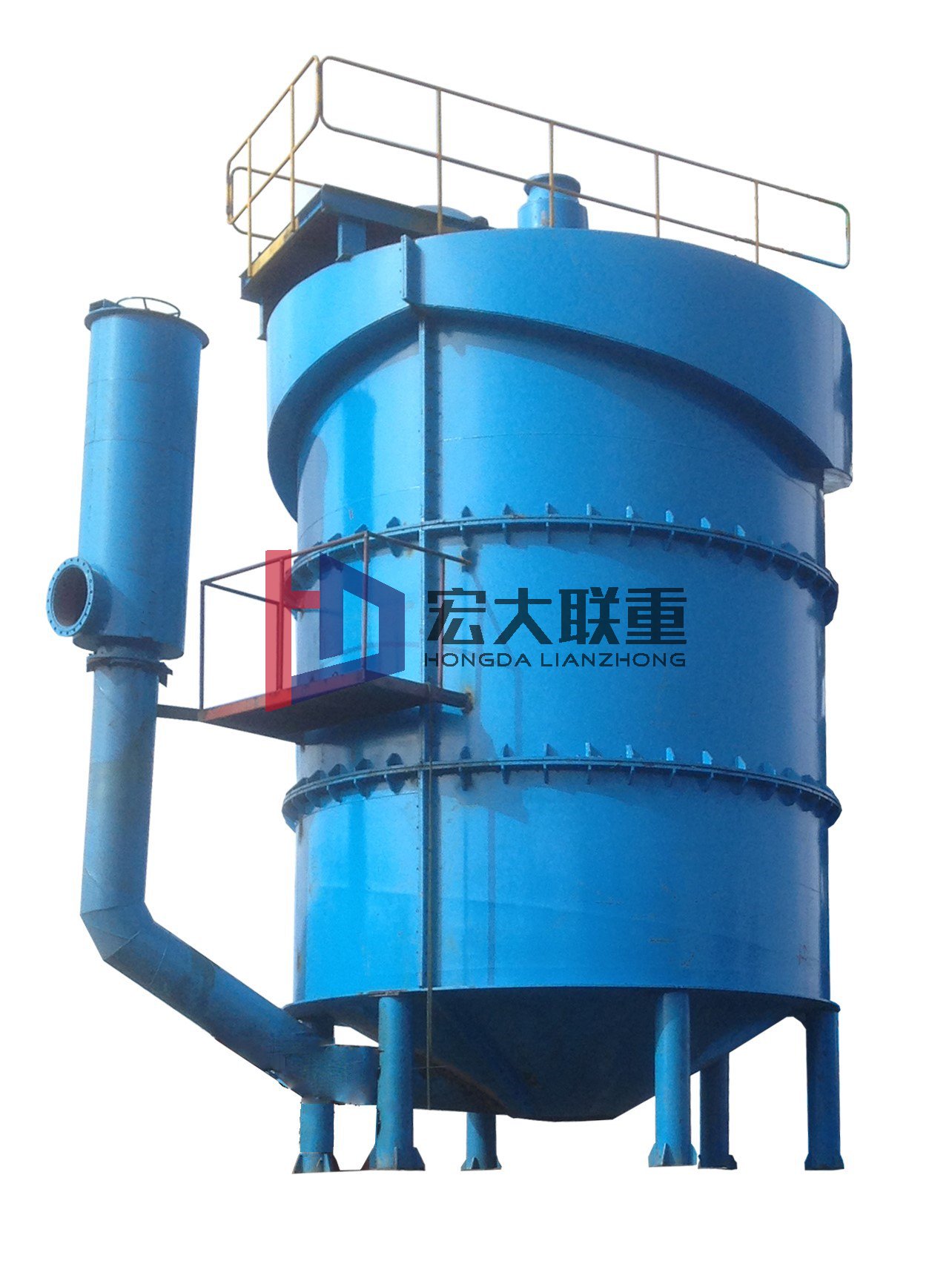

一、用途：本產品是運用于在煤炭分選、有色金屬礦選礦、黑色金屬礦選礦、非金屬礦氣浮、工業廢水處理等領域，精細顆粒物料回收。本產品達到高效、節能、處理能力大的目標，設備整體美觀、簡捷可靠、維修量少。本產品可以進一步提高產品回收率，提高精礦品位，為用戶節約投資成本、創造更高效益。
二、工作原理：
由配置的渣漿泵抽取柱內周邊的循環礦漿，經過渣漿泵管道出口0.15～0.2MPa壓力進入我公司研制的新型發泡器上，在發泡器內分成多柱射流產生虹吸真空，利用（文丘理虹吸原理），通過在此設置的環形多孔進氣裝置和閥門控制進氣量，集中射流至壓縮腔內產生礦化，使礦物顆粒、浮選劑、和吸入的空氣在壓縮腔內充分碰撞接觸混合包裹達到反應完全礦化效果，再送給機體下部的噴射器，通過噴射器多個切向分散布置噴嘴，使礦化完全的混合礦漿順導流桶上升，同時也是釋放渣漿泵沿管道及發泡器、噴射器壓力能的過程。在礦化完全的條件下，氣泡攜帶疏水性礦物浮出精礦槽，親水性物料遂尾礦排出機體，達到浮選目的。由于本機采用的抽取中礦循環，循環量大于處理量1.5-2倍產生泡沫也提高1.5-2倍，所以得到更好富集效果和回收率。
三、主要特點：
1、大幅度降低功率消耗，與老式浮選柱及浮選機相比功率消耗降低50%；
2、占地面積小，無運轉部件，節省投資和維修費用；
3、操作簡便，可采用PLC可編程序控制器自動調整控制液位及泡沫層厚度，自動運行可靠、穩定。
4、對煤炭、冶金浮選適應性高，可在較高礦漿濃度下操作；
5、泡沫富集比高、產品回收率高、處理能力大；
6、本設備整體比浮選機減少占地面積80%，降低投資30%
四、技術參數：
| 型號 | SGF-2500 | SGF-3000 | SGF-3500 | SGF-4000 | SGF-4500 | SGF-5000 | SGF-6000 |
| 機體直徑mm | 2500 | 3000 | 3500 | 4000 | 4500 | 5000 | 6000 |
| 機體高度mm | 5000 | 5000 | 5500 | 5500 | 6000 | 6000 | 6000 |
| 入料粒度mm | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 |
| 入料濃度g/l | 50-80 | 50-80 | 50-80 | 50-80 | 50-80 | 50-80 | 50-80 |
| 礦漿處理量m³/h | 150-180 | 180-250 | 250-350 | 350-450 | 450-550 | 550-650 | 650-800 |
| 干煤泥處理量t/h | 10-15 | 15-20 | 20-25 | 25-30 | 30-40 | 40-50 | 50-60 |
| 工作壓力MPa | 0.16-0.2 | 0.16-0.2 | 0.16-0.2 | 0.16-0.2 | 0.16-0.2 | 0.16-0.2 | 0.16-0.2 |
| 配套功率kw | 37 | 55 | 75 | 110 | 132 | 160 | 185 |
